1. 機械臂與機械爪¶
1.2. 使用說明¶
用戶可以控制機械臂的移動範圍、機械爪的開合距離。其中,機械臂的水平移動範圍為 0-0.22 米,垂直移動範圍為 0-0.15 米;機械爪的開合距離約為 10 厘米。
警告
1.當機械臂或機械爪處於工作狀態時,請盡量避免對其施加外力。
2.請勿碰撞或損傷機械臂或機械爪,避免導致性能下降或舵機運行異常。
3.避免因用身體部位接觸機械臂或機械爪旋轉或尖銳部分而導致受傷。
4.及時清理水滴、水晶彈殘渣等異物,避免腐蝕結構表面。

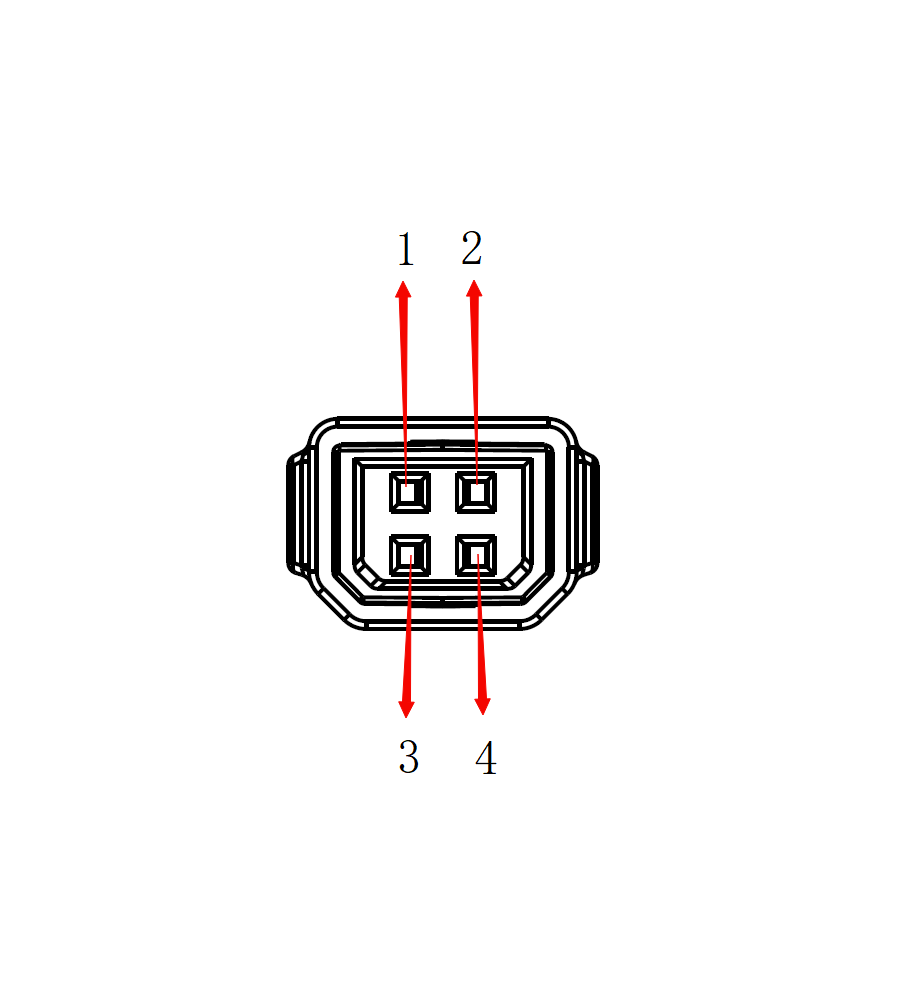

1.2.1. 機械爪PWM 接口說明:¶
機械爪支持力矩控制模式
序號 | 引腳 |
---|---|
1 | 485A/PWM |
2 | 485B |
3 | VCC-12V |
4 | GND |
PWM 信號為50Hz,占空比為2.5%~12.5%。
- 2.5%~7.5% 占空比對應閉合力度[ 最大,0];
- 7.5%~12.5% 占空比對應開合力度[0,最大]。
